Горизонтально направлене буріння
Одним із основних видів безтраншейного будівництва є горизонтальне-направлене буріння (ГНБ) – спосіб створення свердловини з проектованими характеристиками, безперебійним моніторингу процесу буріння і корегуванням траси в процесі її будівництва.

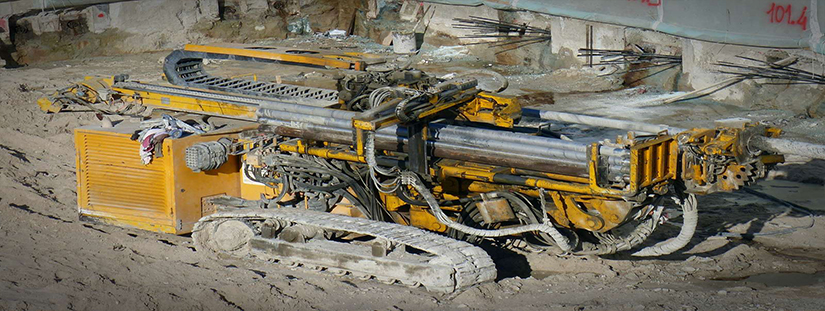

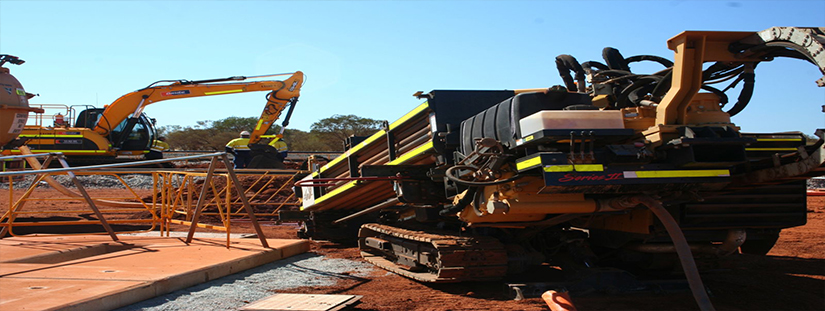

Роботи проводяться з використанням мобільного комплексу горизонтально-направленого буріння.
Безтраншейні технології : відомі в Світі як NO-DIG (не копає) представляють собою варіант виконання робіт по підземному будівництву трубопроводів без розтину землі і виходу на поверхню. При використанні безтраншейних способів, більше 95% всіх робіт проводиться під землею без порушення зовнішнього ландшафту. Ми хочемо представити Вам самий універсальний з них, який ідеально відповідає потребам комунального сектора і є найкращим в співвідношенні якість-терміни-вартість.
Горизонтально направлене буріння (ГНБ): базується на облаштуванні горизонтальної свердловини між двома технологічними котлованами по чітко заданій траєкторії за допомогою вимивання попередньо-разбуреного грунту з одночасним протягуванням трубопроводу.
Весь процес умовно поділяється на чотири етапи:
Етап 1-й: підготовчі роботи – включають в себе інженерні вишукування по вивченню стану існуючих комунікацій, земляні роботи з підготовки технологічних котлованів, доставка і збірка трубопроводу в готовий виток необхідної довжини, інші роботи при потребі.
Етап 2-й: пілотне буріння – це буріння свердловини малого діаметру, яка вказує напрямок для майбутнього трубопроводу. Є особливо важливим процесом, що вимагає особливої уваги, досвіду та технічної оснащеності. Бурова машина поступово забурює штанги, нарощуючи бурову колону, на початку якої знаходиться «пілот» – інструмент дає можливість корегувати напрямок бурової колони. Контроль за рухом бурової колони здійснюється за допомогою локаційного обладнання, яке приймає інформацію з зонда-випромінювача розташованого в «пілоті». Зонд-випромінювач дозволяє отримати інформацію про глибину проходження, напрямку руху, куті нахилу відносно горизонту. При проходженні пілотного буріння для самопливних трубопроводів додається геодезичний контроль для обліку зміни рельєфу місцевості.
Етап 3-й: попереднє розширення виконується для досягнення діаметра свердловини, який на 30% перевищує діаметр трубопроводу. Розширення здійснюється за допомогою ріммерів (розширювачів) різноманітної конструкції в залежності від грунту: ріжучий, що ущільнює, руйнівно-ущільнюючий і т.д.
Етап 4-й: затягування трубопроводу – після досягнення необхідного діаметра до бурової колони прикріплюється виток трубопроводу через спеціальний пристрій: вертлюг, який не передає обертальний рух бурової колони на виток трубопроводу.
Будь-який процес супроводжується подачею в свердловину бурового розчину – суміш бентонітової глини і спеціальних полімерів на водній основі, який виконує ряд найважливіших фукнции в процесі ГНБ: вимивання разбуренной породи до стартового технологічного котловану, підтримання стінок свердловини до завершення процесу укладання трубопроводу, як охолоджуюча і змазуюча рідина для інструменту і трубопроводу. Кількість і склад бурового розчину необхідного для роботи суттєво відрізняється і залежить від типу грунту.
